2極モーターが回る仕組み
-
水平になっているときは、整流子がブラシに触れていないので、コイルに電気が流れず、電磁石にならないんだ。 だから反発も引き合いもしないよ。
-

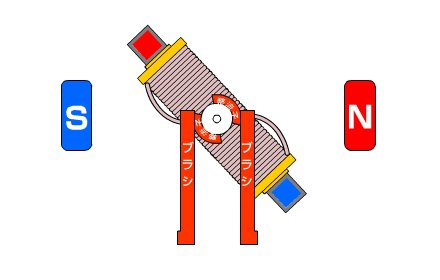

電機子を傾けると整流子がブラシにふれて、コイルに電気が流れる仕組みになっているんだ。
- 反発
-
電機子を傾けると整流子がブラシにふれて、コイルに電気が流れる仕組みになっているんだ。
電気が流れると電機子の両はしにN極・S極ができ、フェライト磁石と反発しあって電機子が回りはじめるんだ。
- 引き合う
-
電機子が垂直の位置を過ぎるまで回ると、今度は電機子の極がフェライト磁石とたがいに引き合って、電機子を回転させるんだ。
- 反発
-
電機子がさらに回って、水平の位置を過ぎるとブラシにふれる整流子が入れ替わるんだ。
すると、コイルに流れる電流が逆転して、電機子の極が入れかわり、ふたたび電機子の極とフェライト磁石の極が反発しあって電機子を回転させる。
なるほど！こういうことなんだね！
